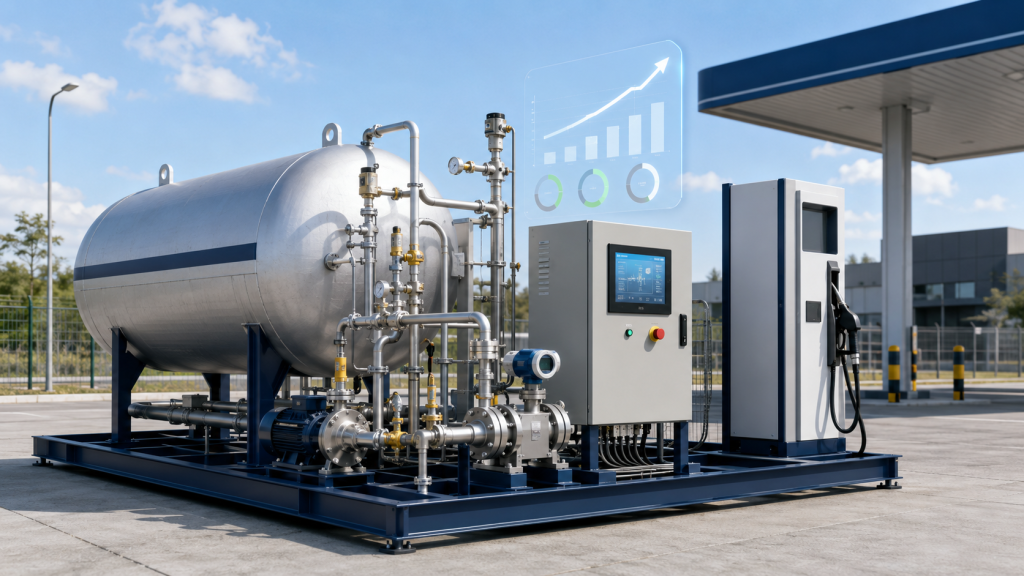

Как устроена модульная АГЗС

Модульная АГЗС — это автогазозаправочная станция для приема, хранения и отпуска сжиженного углеводородного газа. В отличие от капитального объекта, такая станция собирается из готовых технологических блоков, которые изготавливаются на производстве, доставляются на площадку и монтируются в проектное положение. Для бизнеса это удобный формат, когда нужно организовать заправку газомоторного транспорта без длительного строительства полноценного стационарного комплекса.

Что такое модульная АГЗС

Модульная АГЗС — это комплекс оборудования, объединенный в единую технологическую систему. Обычно он включает резервуар для хранения СУГ, насосное оборудование, заправочную колонку, трубопроводы, запорную арматуру, приборы контроля, систему безопасности и элементы электроснабжения.

Главная особенность модульной конструкции — высокая степень заводской готовности. Основные узлы собираются и проверяются до отправки на объект. На площадке выполняют подготовку основания, установку модулей, подключение коммуникаций, проверку оборудования и пусконаладочные работы.

Модульная АГЗС — это не просто резервуар с колонкой. Это технологический объект, где хранение, перекачка, учет, отпуск газа и безопасность должны работать как единая система.

Для какого топлива предназначена модульная АГЗС

АГЗС обычно предназначена для работы со сжиженным углеводородным газом, чаще всего с пропан-бутановой смесью. Такой газ хранится в резервуаре под давлением в жидкой фазе, а при изменении условий может переходить в паровую фазу.

Важно не путать АГЗС с АГНКС. Эти объекты работают с разными видами газомоторного топлива:

• АГЗС — автогазозаправочная станция для сжиженного углеводородного газа;
• АГНКС — автомобильная газонаполнительная компрессорная станция для компримированного природного газа;
• КриоАЗС — станция для сжиженного природного газа.

Различия принципиальны. У этих объектов разные условия хранения топлива, давление, оборудование, требования к проектированию и эксплуатации.

Основные элементы модульной АГЗС

Устройство модульной АГЗС можно разделить на несколько функциональных блоков. Каждый блок выполняет свою задачу, но работает в связке с остальными элементами станции.

Резервуар для хранения СУГ

Резервуар — центральный элемент станции. В нем хранится запас сжиженного газа. По исполнению резервуары могут отличаться объемом, ориентацией, способом установки, количеством горловин, комплектом арматуры и схемой подключения.

Резервуарный блок обычно включает:

• емкость для хранения сжиженного газа;
• патрубки для налива и отбора продукта;
• уровнемер для контроля количества газа;
• манометры для контроля давления;
• предохранительную арматуру;
• запорные устройства;
• технологические трубопроводы жидкой и паровой фазы;
• элементы крепления и опорную конструкцию.

Резервуар должен соответствовать условиям работы со сжиженным газом. При выборе учитывают требуемый запас топлива, интенсивность заправок, график подвоза газа, особенности площадки и ограничения по размещению.

Насосный блок

Насосный блок обеспечивает подачу жидкой фазы СУГ из резервуара к заправочной колонке. Его задача — создать рабочий режим, при котором газ стабильно поступает к узлу отпуска топлива.

В состав насосного блока могут входить:

• насос для перекачки СУГ;
• электродвигатель;
• фильтры;
• запорная арматура;
• обратные клапаны;
• манометры;
• байпасная линия;
• защитные кожухи и элементы крепления.

От правильного подбора насоса зависит производительность станции. Если насос выбран с недостаточным запасом, заправка транспорта будет идти медленно. Если оборудование подобрано без учета реальных условий, возрастут нагрузки на систему и риск внепланового обслуживания.

Заправочная колонка

Заправочная колонка отвечает за отпуск газа потребителю. Через нее водитель или оператор заправляет автомобиль, а система учета фиксирует объем отпущенного топлива.

Заправочная колонка обычно выполняет несколько функций:

• подает СУГ к автомобилю;
• измеряет количество отпущенного топлива;
• отображает данные заправки;
• обеспечивает безопасное подключение заправочного рукава;
• работает в составе общей системы управления и учета.

Для коммерческой эксплуатации важна точность учета, надежность рукавов и пистолетов, удобство обслуживания, защита оборудования от внешней среды и совместимость с системой оплаты или внутреннего учета.

Трубопроводы и технологические линии

Трубопроводы связывают резервуар, насос, колонку и вспомогательное оборудование. В модульной АГЗС они должны обеспечивать безопасное движение продукта в нужном направлении и исключать нештатные утечки.

В системе могут применяться линии:

• жидкой фазы СУГ;
• паровой фазы;
• слива из автоцистерны в резервуар;
• подачи газа к заправочной колонке;
• обратной циркуляции или байпаса;
• технологического контроля и обслуживания.

Материал трубопроводов, схема прокладки, запорная арматура и соединения подбираются под рабочее давление, температуру, состав газа и требования безопасности.

Запорная и предохранительная арматура

Арматура управляет движением газа и защищает систему при отклонениях от штатного режима. Это один из самых важных элементов модульной АГЗС, потому что она напрямую влияет на безопасность эксплуатации.

К основным видам арматуры относятся:

• шаровые краны;
• обратные клапаны;
• предохранительные клапаны;
• скоростные клапаны;
• запорные устройства на линиях жидкой и паровой фазы;
• арматура для слива газа из автоцистерны;
• клапаны аварийного отключения при наличии такой системы.

Арматура должна быть исправной, доступной для обслуживания и соответствовать рабочей среде. Экономия на этих узлах недопустима: отказ клапана или соединения может остановить работу всей станции.

Система контроля и измерений

Для безопасной работы станции оператор должен контролировать основные параметры. Поэтому модульная АГЗС оснащается приборами измерения и контроля.

К таким элементам относятся:

• уровнемеры;
• манометры;
• датчики давления;
• датчики утечки газа при проектном наличии;
• средства контроля работы насоса;
• приборы учета отпущенного топлива;
• сигнализация и элементы аварийного отключения.

Система контроля нужна не только для учета топлива. Она помогает своевременно выявить отклонения: рост давления, падение производительности, неправильную работу насоса, утечку или ошибку при сливе.

Электрооборудование и заземление

Модульная АГЗС использует электрооборудование для работы насосов, колонок, освещения, управления и систем безопасности. Так как объект связан с горючим газом, к электрооборудованию предъявляются повышенные требования.

На станции предусматривают:

• электропитание технологического оборудования;
• шкаф управления;
• аварийное отключение;
• заземление оборудования;
• молниезащиту;
• защиту кабельных линий;
• исполнение электрооборудования с учетом опасных зон.

Заземление особенно важно при операциях слива и налива. Оно снижает риск накопления статического электричества и повышает безопасность технологических операций.

Как работает модульная АГЗС

Принцип работы модульной АГЗС строится вокруг трех процессов: прием газа, хранение и отпуск топлива в автомобили.

1. Доставка и слив газа

Сжиженный газ доставляется на объект автоцистерной. После подключения к технологической системе станции выполняется слив продукта в резервуар. Оператор контролирует соединения, давление, уровень заполнения и соблюдение технологической последовательности.

Слив должен выполняться по установленному регламенту. Нельзя оставлять автоцистерну подключенной к системе, если операция слива не производится. Также недопустимы работы по подтяжке соединений, которые находятся под давлением.

2. Хранение СУГ в резервуаре

После приема газ хранится в резервуаре. Внутри емкости присутствуют жидкая и паровая фазы. Давление зависит от температуры, состава смеси и условий хранения.

Во время хранения контролируют:

• уровень заполнения резервуара;
• давление;
• состояние арматуры;
• герметичность соединений;
• исправность предохранительных устройств;
• отсутствие признаков утечки.

Резервуар не должен эксплуатироваться как обычная емкость для жидкости. СУГ относится к опасной рабочей среде, поэтому технологическая дисциплина здесь имеет принципиальное значение.

3. Подача газа к колонке

При заправке насос подает жидкую фазу СУГ из резервуара к заправочной колонке. Колонка дозирует топливо, ведет учет и обеспечивает отпуск в автомобильный баллон.

Стабильность подачи зависит от состояния насоса, фильтров, трубопроводов, клапанов, рукавов и самого резервуара. Если в системе есть загрязнение, подсос, нарушение давления или неисправная арматура, заправка становится медленной или нестабильной.

4. Отпуск топлива в автомобиль

На этапе отпуска газа оператор или водитель подключает заправочный пистолет к баллону автомобиля. После завершения заправки оборудование отключается, а система учета фиксирует отпущенный объем.

Для коммерческой станции важны точность дозирования, удобство интерфейса, защита рукавов от повреждений, надежность пистолета и возможность интеграции с кассовым или учетным оборудованием.

Чем модульная АГЗС отличается от стационарной

Стационарная АГЗС проектируется как капитальный объект с большим объемом строительных и монтажных работ. Модульная станция строится по другой логике: значительная часть оборудования уже объединена в готовые блоки.

Критерий	Модульная АГЗС	Стационарная АГЗС
Формат	Комплекс заводской готовности из отдельных модулей	Капитальный объект с большим объемом строительных работ
Монтаж	Выполняется после подготовки площадки и доставки блоков	Требует полноценного строительства и монтажа на объекте
Гибкость	Проще адаптировать под ограниченную площадку и типовую задачу	Больше возможностей для крупного индивидуального проекта
Масштаб	Часто применяется для малого и среднего потока транспорта	Подходит для объектов с высокой пропускной способностью
Экономика	Может снизить затраты на запуск при правильно выбранной конфигурации	Оправдана при большом трафике и долгосрочной эксплуатации

Модульная станция не отменяет требований к проектированию и безопасности. Она просто сокращает объем работ на площадке за счет заводской подготовки оборудования.

Варианты компоновки модульной АГЗС

Компоновка зависит от проекта, площади участка, требуемой производительности и режима эксплуатации. Основные различия связаны с размещением резервуаров, количеством колонок и составом технологических блоков.

По размещению резервуара

Резервуар может иметь наземное или подземное размещение. Выбор зависит от требований проекта, площадки, населенного пункта, норм безопасности и условий эксплуатации.

Наземное размещение упрощает доступ к оборудованию и визуальный контроль. Подземное размещение может использоваться там, где этого требуют условия площадки и нормативные ограничения. Окончательное решение принимает проектная организация.

По количеству резервуаров

Станция может иметь один или несколько резервуаров. Один резервуар подходит для небольшого потока транспорта и понятного графика поставок. Несколько резервуаров увеличивают запас топлива и гибкость эксплуатации.

При выборе количества резервуаров учитывают:

• среднесуточный объем отпуска газа;
• частоту подвоза СУГ;
• резерв на пиковые периоды;
• возможность обслуживания без полной остановки объекта;
• требования к размещению оборудования на площадке.

По количеству заправочных постов

Для небольшой корпоративной станции может быть достаточно одной заправочной колонки. Для коммерческого объекта с регулярным потоком транспорта может потребоваться несколько постов отпуска.

Количество постов должно соответствовать реальной нагрузке. Избыточное оборудование увеличивает стоимость проекта, а недостаточное создает очереди и снижает выручку.

Какие системы безопасности применяются на модульной АГЗС

Безопасность модульной АГЗС строится на сочетании технических устройств, правильной схемы размещения и регламента эксплуатации. Важно не только установить оборудование, но и обеспечить его регулярную проверку.

На станции могут применяться:

• предохранительные клапаны;
• запорная арматура;
• аварийное отключение;
• датчики загазованности;
• манометры и уровнемеры;
• молниезащита;
• заземление;
• противопожарные средства;
• ограждение технологической зоны;
• предупреждающая маркировка;
• инструкции для персонала.

Даже качественная система безопасности не работает без подготовленного персонала. Оператор должен знать порядок слива, заправки, аварийного отключения, осмотра арматуры и действий при признаках утечки.

Какие требования учитывают при размещении

Размещение модульной АГЗС определяется проектом. При выборе площадки учитывают пожарные расстояния, подъезд автоцистерны, движение автомобилей клиентов, расположение зданий, инженерные сети, рельеф, возможность эвакуации и обслуживание оборудования.

До установки станции необходимо оценить:

• площадь участка;
• категорию и назначение территории;
• возможность безопасного подъезда газовоза;
• схему движения транспорта;
• удаленность от зданий и сооружений;
• наличие источников электроснабжения;
• условия для пожаротушения;
• возможность обслуживания резервуара, насоса и колонки;
• требования к охранным и технологическим зонам.

Точные расстояния, состав защитных систем и схема размещения не выбираются «на глаз». Их определяют на этапе проектирования с учетом действующих норм, характеристик станции и особенностей конкретного участка.

Кому подходит модульная АГЗС

Модульная АГЗС подходит компаниям, которым нужно организовать заправку газомоторного транспорта быстро, рационально и с понятным объемом инвестиций. Такой формат востребован как в коммерческой, так и в корпоративной эксплуатации.

Чаще всего модульные АГЗС рассматривают:

• топливные компании;
• владельцы действующих АЗС;
• транспортные предприятия;
• логистические компании;
• таксопарки;
• автопарки коммунальной техники;
• агропредприятия;
• промышленные предприятия с собственным транспортом;
• строительные компании;
• предприниматели, которые запускают точку продажи газомоторного топлива.

Для корпоративного автопарка модульная станция может снизить зависимость от сторонних заправок. Для коммерческого оператора она помогает открыть новый топливный пункт на площадке, где строительство крупного стационарного объекта экономически нецелесообразно.

Преимущества модульной АГЗС для бизнеса

Главные преимущества модульного формата связаны с заводской готовностью, компактностью и возможностью подобрать конфигурацию под конкретную задачу.

• Быстрый запуск. Основные узлы собираются заранее, поэтому на объекте требуется меньше монтажных операций.
• Предсказуемая комплектация. Заказчик получает не набор отдельных деталей, а согласованный технологический комплекс.
• Компактность. Модульная станция может быть удобна для площадок с ограниченной территорией.
• Масштабируемость. Конфигурацию можно подбирать по объему хранения, количеству колонок и производительности.
• Снижение строительной сложности. Заводская сборка сокращает объем работ на площадке.
• Подходит для корпоративной заправки. Станция может обслуживать собственный парк техники без лишних рейсов к сторонним АГЗС.

При этом модульная АГЗС требует такого же внимательного отношения к проектированию, документам, эксплуатации и обслуживанию, как любой другой объект для работы с газомоторным топливом.

Что важно проверить перед заказом модульной АГЗС

Перед покупкой станции бизнесу нужно определить не только бюджет, но и реальный сценарий эксплуатации. Ошибка на этом этапе приводит к недостаточной производительности, проблемам с размещением или лишним затратам на доработки.

1. Суточный расход топлива

Нужно рассчитать, сколько автомобилей будет заправляться в сутки и какой средний объем газа потребуется. Это влияет на объем резервуара, производительность насоса и количество заправочных постов.

2. Тип эксплуатации

Для внутреннего автопарка и коммерческой продажи топлива могут потребоваться разные решения. Корпоративная станция обычно работает с прогнозируемым графиком, а коммерческая должна учитывать клиентский поток, пиковые часы и удобство заезда.

3. Площадка размещения

Нужно заранее проверить, можно ли разместить станцию на выбранной территории. Важно учитывать подъезд газовоза, траекторию движения клиентов, расстояния до зданий, инженерные сети и возможность обслуживания оборудования.

4. Комплектацию

Минимальная цена станции не всегда означает выгодную покупку. Нужно сравнивать состав оборудования: резервуар, насос, колонку, арматуру, систему контроля, шкаф управления, защитные устройства, документацию и пусконаладочные работы.

5. Документы и сопровождение

Для объекта, связанного с хранением и отпуском СУГ, важны проектные решения, техническая документация, паспорта оборудования, инструкции, регламенты обслуживания и подтверждение соответствия применимым требованиям.

Типичные ошибки при выборе модульной АГЗС

Ошибки чаще всего связаны с попыткой выбрать станцию только по цене или объему резервуара. На практике важнее общая работоспособность комплекса.

• Выбор станции без расчета суточного отпуска топлива.
• Недооценка пиковых нагрузок.
• Покупка резервуара без учета графика подвоза СУГ.
• Размещение станции без полноценной оценки площадки.
• Слабая проработка схемы движения транспорта.
• Экономия на насосе, арматуре и системах безопасности.
• Отсутствие подготовки персонала.
• Формальное отношение к техническому обслуживанию.
• Сравнение предложений без анализа комплектации.
• Запуск объекта без понятного регламента эксплуатации.

Правильный подход — сначала определить задачу бизнеса, затем рассчитать параметры станции и только после этого выбирать конкретную комплектацию.

Как устроен процесс запуска модульной АГЗС

Запуск станции состоит из нескольких этапов. Их состав зависит от объекта, проекта и выбранной конфигурации, но общая логика обычно сохраняется.

1. Анализ задачи. Определяют формат эксплуатации, расход топлива, число автомобилей и требования к площадке.
2. Подбор конфигурации. Выбирают объем резервуара, насос, колонку, арматуру и дополнительные системы.
3. Проектирование. Разрабатывают решения по размещению, безопасности, электроснабжению и технологической схеме.
4. Подготовка площадки. Выполняют основание, подъезды, ограждение, электропитание и другие необходимые работы.
5. Поставка оборудования. Модули доставляют на объект в готовом или высокой степени готовности виде.
6. Монтаж. Устанавливают блоки, соединяют технологические линии и подключают системы управления.
7. Пусконаладка. Проверяют герметичность, работу насосов, колонок, приборов контроля и защитных систем.
8. Ввод в эксплуатацию. Оформляют необходимые документы, обучают персонал и запускают станцию в рабочий режим.

Обслуживание модульной АГЗС

После запуска станция требует регулярного контроля. Обслуживание должно охватывать не только колонку, но и резервуар, насос, арматуру, трубопроводы, электрику и системы безопасности.

В регламент обслуживания обычно включают:

• визуальный осмотр оборудования;
• контроль герметичности соединений;
• проверку давления и уровня газа;
• обслуживание насоса;
• проверку заправочной колонки;
• контроль состояния рукавов и пистолетов;
• проверку запорной и предохранительной арматуры;
• проверку заземления и электрооборудования;
• контроль работоспособности датчиков и аварийного отключения;
• ведение эксплуатационной документации.

Регулярное обслуживание снижает риск простоев и продлевает срок службы оборудования. Для коммерческой станции это особенно важно: остановка АГЗС означает не только ремонтные расходы, но и прямую потерю выручки.

Заключение

Модульная АГЗС устроена как комплекс взаимосвязанных технологических блоков: резервуара для хранения СУГ, насосного оборудования, заправочной колонки, трубопроводов, арматуры, приборов контроля, электроснабжения и систем безопасности. Ее задача — безопасно принять газ из автоцистерны, хранить его в резервуаре и отпускать в автомобили через заправочную колонку.

Для бизнеса модульная АГЗС интересна быстрым запуском, компактностью и возможностью подобрать конфигурацию под реальный поток транспорта. Но такой объект нельзя выбирать только по цене или объему резервуара. Надежная работа станции зависит от проекта, качества оборудования, правильного размещения, подготовки персонала и регулярного обслуживания.
